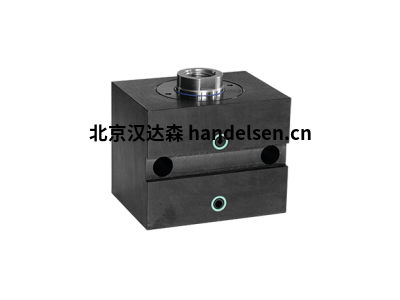

点击图片查看原图GERMA块气缸604
4个横孔和横向凹槽，带有O形环座椅宽边活塞直径16-100毫米 压缩力2.0-392.7kN 牵引力1.2-237kN 冲程16-100毫米
类型604块圆柱体有两个横向孔(从冲程级别 2 的 4 个横向孔)，以及一个较宽的横向凹槽。
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
在更高的压力下，气缸必须靠在力方向上(用凹槽石或停止条)支撑。
根据DIN EN ISO 4762，气缸用圆柱螺钉固定。压力介质直接通过房屋宽侧的孔提供，这些孔由 O 环密封。
类型： 604-016
活塞直径： 16mm
棒直径： 10mm
活塞杆与内部螺纹 – 密封变体： NBR
冲程： 16mm： 604-016-016.步
行程： 50mm： 604-016-050.步
行程： 100mm： 604-016-100.step
活塞杆与内部线程 – 密封变体： FKM
冲程： 16mm： 604-016-016-V.步
行程： 50mm： 604-016-050-V.step
冲程： 100mm： 604-016-100-V.step
活塞杆与男性线程 – 密封变体： NBR
冲程： 16mm： 604-016-016-A.步
行程： 50mm： 604-016-050-A.step
冲程： 100mm： 604-016-100-A.step
活塞杆与男性线程 – 密封变种： FKM
冲程： 16 毫米： 604-016-016-V-A.步
冲程： 50mm： 604-016-050-V-A.step
冲程： 100mm： 604-016-100-V-A.step类型： 604-025
活塞直径： 25mm
棒直径： 16mm
活塞杆与内部螺纹 – 密封变种： NBR
冲程： 20mm： 604-025-020.步
冲程： 50mm： 604-025-050.步
冲程： 100mm： 604-025-100.step
活塞杆与内部线程 – 密封变体： FKM
冲程： 20mm： 604-025-020-V.step
冲程： 50mm： 604-025-050-V.step
冲程： 100mm： 604-025-100-V.step
活塞杆与男性线 - 密封变种： NBR
冲程： 20mm： 604-025-020-A.步
行程： 50mm： 604-025-050-A.step
冲程： 100mm： 604-025-100-A.step
活塞杆与男性线程 - 密封变种： FKM
冲程： 20mm： 604-025-020-V-A.步
行程： 50mm： 604-025-050-V-A.step
冲程： 100mm： 604-025-100-V-A.step
楼上
类型： 604-032
活塞直径： 32mm
棒直径： 20mm
活塞杆与内部螺纹 – 密封变体： NBR
冲程： 25mm： 604-032-025.步
行程： 50mm： 604-032-050.步
行程： 100mm： 604-032-100.step
活塞杆与内部螺纹 – 密封变体： FKM
冲程： 25mm： 604-032-025-V.步
冲程： 50mm： 604-032-050-V.step
冲程： 100mm： 604-032-100-V.step
活塞杆与男性线程 – 密封变种： NBR
中风： 25mm： 604-032-025-A.步
冲程： 50mm： 604-032-050-A.step
冲程： 100mm： 604-032-100-A.step
活塞杆与男性线程 - 密封变种： FKM
中风： 25 毫米： 604-032-025-V-A.步
中风： 50mm： 604-032-050-V-A.step
中风： 100mm： 604-032-100-V-A.step类型： 604-040
活塞直径： 40mm
棒直径： 25mm
活塞杆与内部线程 – 密封变种： NBR
冲程： 25mm： 604-040-025.步
行程： 50mm： 604-040-050.步
行程： 100mm： 604-040-100.step
活塞杆与内部线程 – 密封变体： FKM
冲程： 25mm： 604-040-025-V.步
行程： 50mm： 604-040-050-V.step
冲程： 100mm： 604-040-100-V.step
活塞杆与男性线程 – 密封变种： NBR
中风： 25mm： 604-040-025-A.步
笔画： 50mm： 604-040-050-A.步
行程： 100mm： 604-040-100-A.step
活塞杆与男性线程 - 密封变种： FKM
中风： 25mm： 604-040-025-V-A.步
笔画： 50mm： 604-040-050-V-A.step
冲程： 100mm： 604-040-100-V-A.step
楼上
类型： 604-050
活塞直径： 50mm
棒直径： 32mm
活塞杆与内部螺纹 – 密封变种： NBR
冲程： 25mm： 604-050-025.步
行程： 50mm： 604-050-050.步
行程： 100mm： 604-050-100.step
活塞杆与内部线程 – 密封变体： FKM
冲程： 25mm： 604-050-025-V.步
行程： 50mm： 604-050-050-V.step
冲程： 100mm： 604-050-100-V.step
活塞杆与男性线程 – 密封变种： NBR
冲程： 25mm： 604-050-025-A.步
笔画： 50mm： 604-050-050-A.step
冲程： 100mm： 604-050-100-A.step
活塞杆与男性线程 – 密封变种： FKM
中风： 25mm： 604-050-025-V-A.步
行程： 50mm： 604-050-050-V-A.step
冲程： 100mm： 604-050-100-V-A.step类型： 604-063
活塞直径： 63mm
棒直径： 40mm
活塞杆与内部线程 – 密封变体： NBR
冲程： 30mm： 604-063-030.步
行程： 63mm： 604-063-063.步
行程： 100mm： 604-063-100.step
活塞杆与内部线程 – 密封变种： FKM
冲程： 30mm： 604-063-030-V.步
行程： 63mm： 604-063-063-V.步
行程： 100mm： 604-063-100-V.step
活塞杆与男性线程 – 密封变种： NBR
中风： 30mm： 604-063-030-A.步
笔画： 63mm： 604-063-063-A.步
行程： 100mm： 604-063-100-A.step
活塞杆与男性线程 – 密封变种： FKM
中风： 30mm： 604-063-030-V-A.步
中风： 63mm： 604-063-063-V-A.step
冲程： 100mm： 604-063-100-V-A.step
楼上
类型： 604-080
活塞直径： 80mm
棒直径： 50mm
活塞杆与内部线程 – 密封变种： NBR
冲程： 32mm： 604-080-032.步
行程： 80mm： 604-080-080.step
活塞杆与内部线程 – 密封变种： FKM
冲程： 32mm： 604-080-032-V.步
行程： 80mm： 604-080-080-V.step
活塞杆与男性线程 – 密封变种： NBR
冲程： 32mm： 604-080-032-A.步
冲程： 80mm： 604-080-080-A.step
活塞杆与男性线程 – 密封变种： FKM
冲程： 32mm： 604-080-032-V-A.步
行程： 80mm： 604-080-080-V-A.step类型： 604-100
活塞直径： 100mm
棒直径： 63mm
活塞杆与内部线程 – 密封变种： NBR
冲程： 40mm： 604-100-040.步
行程： 100mm： 604-100-100.step
活塞杆与内部线程 – 密封变体： FKM
冲程： 40mm： 604-100-040-V.步
行程： 100mm： 604-100-100-V.step
活塞杆与男性线程 – 密封变种： NBR
冲程： 40mm： 604-100-040-A.步
行程： 100mm： 604-100-100-A.step
活塞杆与男性线程 – 密封变种： FKM
冲程： 40mm： 604-100-040-V-A.步
笔画： 100mm： 604-100-100-V-A.step
GERMA块气缸604
